selanjutnya pada tutorial part 2 ini kita akan membuat denah. ikuti langkah-langkahnya-nya sebagai berikut.
- pertama yang perlu sobat lakukan adalah menskalakan gambar tadi menjadi ukuran yang sesungguhnya.
- disini tool yang digunakan adalah tap measure. caranya sobat bisa letakan toolnya dimulai dari titik 0 m sampai ke titik 600 m.pada saat sampai ke titik 600 m jangan digeser mousenya. Klik saja angkanya, lihat contoh seperti gbr yang dibawah ini. saya akan merubah ukuran gambar dan mensekalakan angkanya menjadi 6000mm. (maaf disketchup yang saya pakai menggunakan satuan milimeter. keterengan merubah satuan dalam sketchup baca pada link berikut hal pertama yang perlu diketahui oleh pengguna sketchup)
- selanjutnya kita akan membentuk garis denah pada sketchup, kita akan membuat garis bantu terlebih dahulu dengan menggunakan tool tap measure. caranya seperti gambar dibawah ini, saya tarik dari sisi kanan, lalu saya beri nilai 3000mm, dan 3000mm lagi sesuai ukuran pada gambar referensi. an untuk yang lainya juga lakukan hal yang sama.
- selanjutnya pada langkah ini kita atur kamera sketchup kita, caranya klik kamera lalu pada tool view kita pilih top. lihat contoh dibawah ini
- oke kita akan menggunakan tool x-ray agar denah pada gambar referensi nampak dan bisa diikuti jalurnya garisnya. lihat contoh dibawah ini
- gunakan tool line dan rectangale untuk membuat denah.
- jangan lupa setelah itu matikan lagi x- raynya lagi. gunakan tool offeset untuk membuat ketebalan dinding. lihat contoh dibawah ini
- gunakan tool push/pull untuk menaikan dindingnya disini saya memakai ukuran tinggi bata 3250mm.
- rapihkan ketebalan temboknya sehingga ketebalan semuannya menjadi 150mm

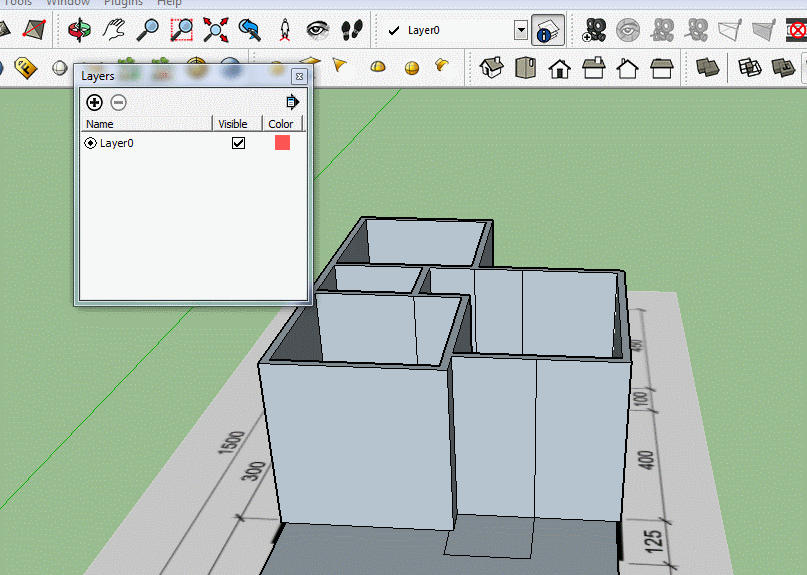

- lalu kita akan mereverse facenyadan membuatnya menjadi satu kesatuan grup juga menjadikannya layer tersendiri. lihat contoh dibawah ini.
demikian tutorial Sketchup part 2 kali ini dalam membuat denah rumah semoga bermanfaat,.. tunggu tutorial selanjutnya dalam membuat pintu dan jendela. selamat berkreasi,.. sampai jumpa
